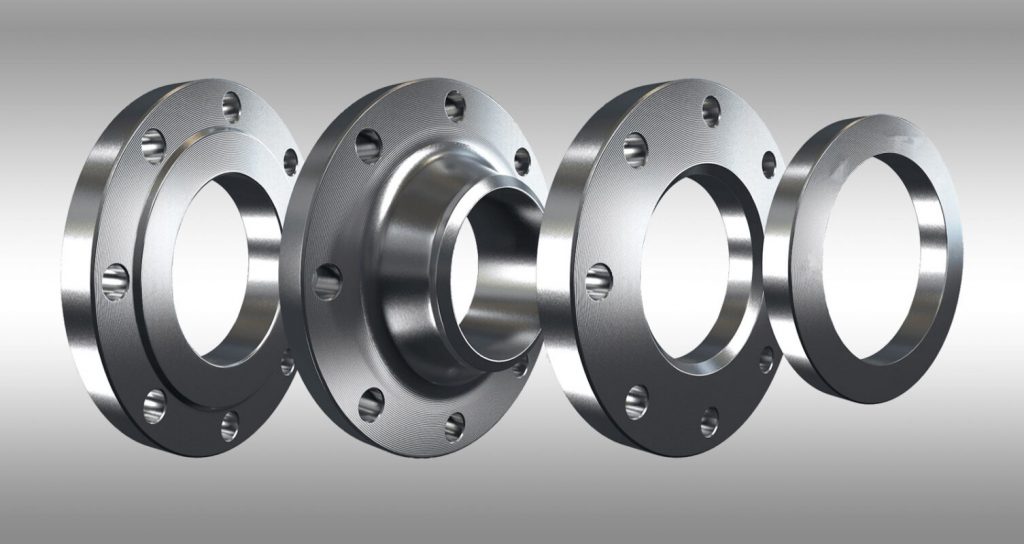

در میان طیف گسترده فلنج‌های فورج شده، انواع کشویی آن نیز موجود می‌باشند که با عنوان فلنج اسلیپون شناخته می‌شوند. این فلنج مقرون به صرفه بوده و نصب آن آسان می‌باشد. متداول‌ترین انواع فلنج بر اساس استاندارد ASME B16.5 شامل فلنج گلودار، اسلیپون، ساکت ولد، لپ جوینت، رزوه‌ای و فلنج کور است. قدرت فلنج اسلیپون تحت فشار داخلی دو سوم فلنج گلودار بوده و طول عمر آن‌ها نیز تحت فشار یک سوم فلنج گلودار می‌باشد.

مشخصات اصلی فلنج اسلیپون

این فلنج برای هزینه کم متریالش و نصب آسانش شناخته شده است. یکی از مزایای فلنج اسلیپون این است که می‌توان آن را به عنوان لپ جوینت نیز استفاده کرد. این فلنج با قطرهای مختلف و با مدل‌های کم فشار مختلف موجود است. فلنج اسلیپون بر خلاف فلنج گلودار دارای گلویی که بر روی لوله قرار بگیرد نیست، بنابراین برای نصب آن نیاز به دو بار جوشکاری (در داخل و خارج) می‌باشد.

نحوه کارکرد فلنج اسلیپون

فلنج اسلیپون باید پیش از جوشکاری داخل لوله گذاشته شود. در این شرایط دو بار جوشکاری انجام می‌شود، هم در داخل و هم در بیرون، زیرا برای دوام بیشتر باید از نشتی جلوگیری شود. مقاومت فشار فلنج اسلیپون تقریباً ۳/۲ فلنج گلودار می‌باشد. فلنج اسلیپون برای کاربری‌های با فشار کم مناسب بوده و نصب آن آسان می‌باشد، همچنین می‌توان آن را به لوله‌های مختلف جوش داد. بعلاوه، جوشکاری باعث می‌شود تا هزینه‌های تولید کاهش یابد. این فلنج برای نصب در خط نیاز به فضای طولی زیاد و برش دقیق لوله نداشته، همچنین تراز کردن آن آسان‌تر است.

کاربرد فلنج اسلیپون

این نوع فلنج معمولاً برای مایعات با فشار کم که ریسک نشتی آن‌ها کم است استفاده می‌شود. فلنج اسلیپون معمولاً در خطوط آب سرد، خطوط آب اطفاء حریق، خطوط هوای فشرده با فشار کم و خطوط فرآوری برای موادی مانند بخار، نفت، گاز، میعانات و … مورد استفاده قرار می‌گیرد. اما همیشه به خاطر داشته باشید متریال‌هایی که در خطوط دارای فلنج اسلیپون توزیع می‌شوند فشار کمی دارند و شرایط کاری آن خطوط نیز سخت نیست.

مزایا و معایب فلنج اسلیپون

مزایا

• مقرون به صرفه بودن
• نصب آسان
• اشغال کردن حداقل فضای طولی
• تولید شدن در طیف وسیعی از قطرها
